Základními prvky difúzně uzavřené skladby je parozábrana, která zabraňuje pronikání interiérové vlhkosti do konstrukce a dále pak vnější tepelná izolace EPS tl. 200mm. Toto řešení bezpečně zamezuje kondenzaci vodní páry uvnitř konstrukce. Součinitel prostupu tepla: 0,13 W/m²K.

Hlavní předností panelů nextPan je významné zkrácení doby potřebné pro výstavbu dřevostaveb, záruka kvality a omezení vlivu počasí při montáži díky prefabrikací stěnových prvků.

Každoroční certifikace Výzkumným a vývojovým ústavem dřevařským Praha, garantuje stálou kvalitu výroby.

Další předností panelů nextPan je instalační předstěna, vytvářející prostor pro technické instalace. Díky tomu nedochází k porušení parozábrany. Ve výrobě se do panelů umisťují chráničky pro protažení elektroinstalace. Tento meziprostor lze využít i při pozdějších úpravách a instalacích.

Venkovní zateplení panelů neobsahuje mechanické kotvy, aby nedocházelo k tepelným mostům.

Instalace panelů se řídí instalačním manuálem a je vždy pod odborným dohledem.

Výrobní dokumentace je součástí panelu nextPan.

Na panely je poskytována záruka 25 roků.

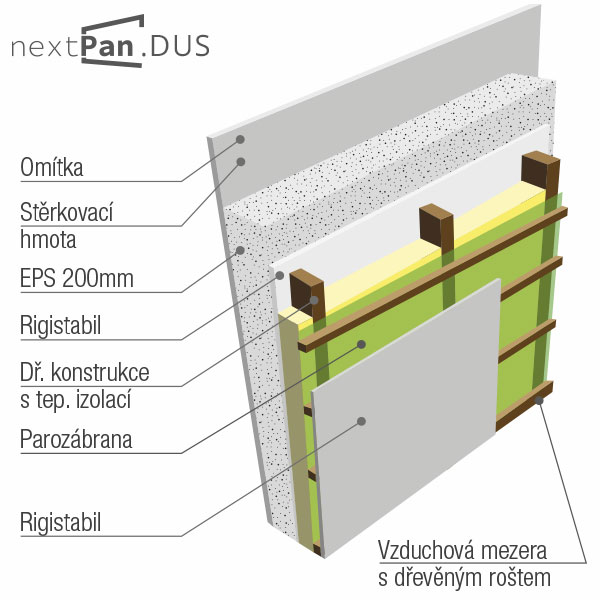

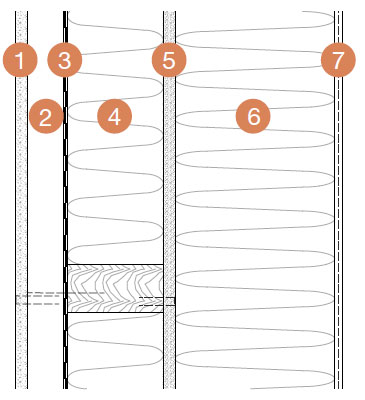

PARAMETRY KONSTRUKCE, OBVODOVÝ PANEL

Obvodový panel nextPan .DUS	406 mm	popis
1/ Konstrukční sádrokartonová deska Rigistabil	15 mm	Rigistabil Activ´Air ® *
2/ Dřevěný rošt se vzduchovou mezerou	50 mm	dřevěný hranol 60x50 mm
3/ Parozábrana	0,22 mm	Dörken DELTA®-DAWI GP **
4/ Dřevěná rámová konstrukce s vloženou minerální izolací Knauf	120 mm	KVH 60x120 mm, minerální izolace 120 mm
5/ Konstrukční sádrokartonová deska Rigistabil	15 mm
6/ EPS 200	200 mm	lepeno Soudal ETICS BOND ***
7/ Výstužná síťovina + tenkovrstvá omítka	6 mm

ROZMĚROVÉ PARAMETRY nextPan.Dus
Maximální rozměry panelu	výška 3000 mm, délka 9000 mm
Doporučené maximální rozměry s ohledem na dopravu	2800 x 7000 mm
VYBRANÉ TEPELNĚTECHNICKÉ PARAMETRY KONSTRUKCE – obvodový panel
Součinitel prostupu tepla konstrukce dle ČSN 73 0540-2	0,13 W/m²K
Tloušťka tepelněizolační vrstvy pro splnění hodnot součinitele prostupu	dop. hodnota 200 mm dop. hodnota pro pasivní budovy 220–340 mm
Stanovení průvzdušnosti	ČSN 73 040- 2 čl. 7.1.4, tab.
OKRAJOVÉ PODMÍNKY PRO POUŽITÍ SKLADBY Z HLEDISKA TEPELNÉ TECHNIKY
Navrhovaná vnitřní teplota v zimním období	20 °C
Navrhovaná relativní vlhkost vnitřního vzduchu	50
Teplotní oblast	1,2,3
POŽÁRNÍ PARAMETRY KONSTRUKCE
Požární odolnost konstrukce	ČSN 73 0810 kap. 4, ČSN EN 13 501-2 kap. 7
Reakce na oheň	ČSN EN 13 501-1 kap. 10 a 11
PARAMETRY KONSTRUKCE PRO OBVYKLÉ POUŽITÍ, AKUSTICKÉ PARAMETRY
Vzduchová neprůzvučnost	ČSN 73 0532 čl. 5.1 kap. 6
Kročejová neprůzvučnost	ČSN 73 0532 čl. 5.2
STATICKÉ PARAMETRY KONSTRUKCE
Statické posouzení	ČSN 73 1702, čl. 8

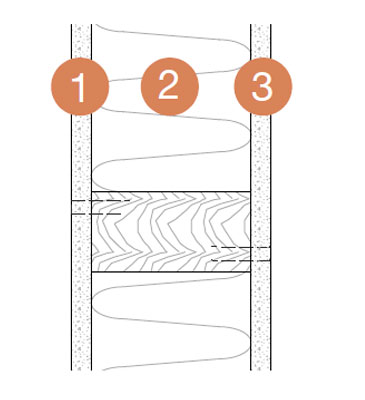

PARAMETRY KONSTRUKCE, VNITŘNÍ PANEL

Vnitřní panel	150 mm	popis
1/ Konstrukční sádrokartonová deska Rigistabil	15 mm	Rigistabil Activ´Air ® *
2/ Dřevěná rámová konstrukce s vloženou minerální izolací Knauf	120 mm	KVH 60x120 mm, minerální izolace 120 mm
3/ Konstrukční sádrokartonová deska Rigistabil	15 mm	Rigistabil Activ´Air ® *

* Stavební deska Rigistabil Activ´Air® – zlepšuje kvalitu vnitřního ovzduší permanentním odstraňováním těkavých organických sloučenin zejména formaldehydu. Activ´Air ® je unikátní technologie pro rozklad emisí formaldehydu, který je obsažen např.: v nátěrech, nábytku, kobercích, lepidlech, osvěžovačích vzduchu, cigaretovém kouři, atd. Tato patentovaná technologie dokáže snížit během několika dní koncentraci formaldehydu v místnosti o více jak 70 % a to po dobu delší než 50 let.

** DELTA®-DAWI GP – Spolehlivá robustní fólie ze speciálního polyetylénu. Fólie s hodnotou sd přes 100m účinně brání prostupu vodní páry. Tepelná izolace zůstane dlouhodobě suchá.

Požární vlastnosti: Třída E, EN 13501-1

Teplotní odolnost: -40 °C až +80 °C

Hmotnost: ca. 180 g/m²

*** Soudal ETICS BOND – Vysoce kvalitní lepicí pěna na fasádní izolace.

Požární vlastnosti: třída reakce na oheň dle ČSN EN 13501-1:2007 B-s1, d0; je vhodná pro použití v rámci lepených zateplovacích systémů.

Báze: polyuretan

Teplotní odolnost: -40°C až +90°C

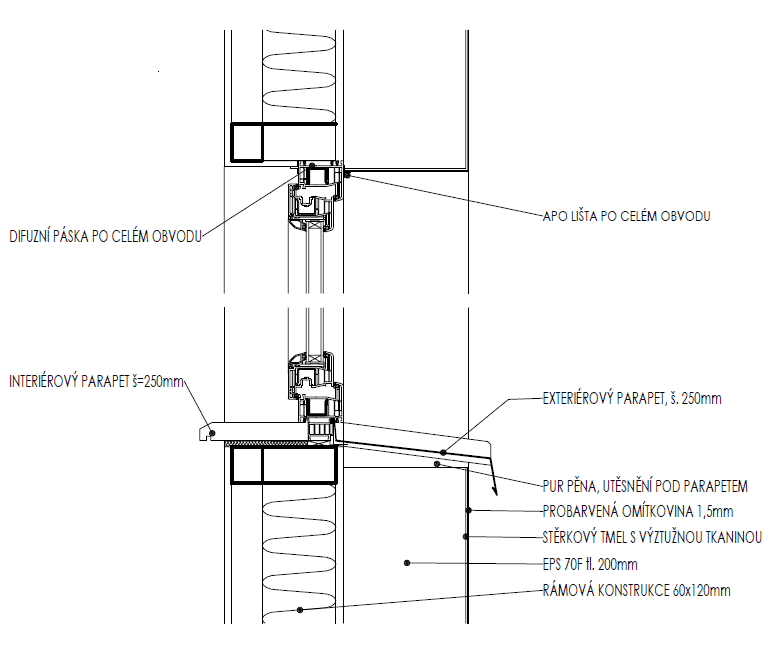

Osazení okenní výplně

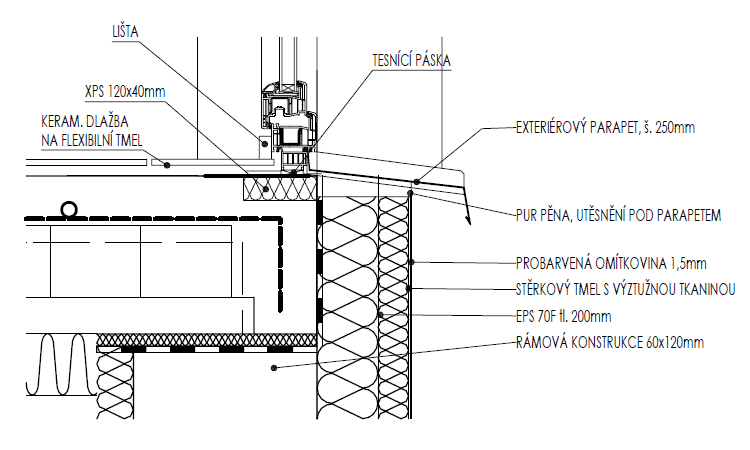

Osazení okenní výplně na podlaze
